Algemene projectomschrijving
De nieuwe Universiteitsbibliotheek van de Universiteit van Amsterdam vormt het academische hart van de Faculteit der Geesteswetenschappen op het Binnengasthuisterrein in Amsterdam. Monumentale gebouwen, waaronder de voormalige Tweede Chirurgische Kliniek en het Zusterhuis, zijn getransformeerd en verbonden met eigentijdse nieuwbouw tot één samenhangend gebouw van ruim 16.000 m² bvo. Het overkapte atrium vormt het centrale ontmoetings- en studiegebied en verbindt oud en nieuw tot één open leeromgeving. Historische ruimtes zijn herbestemd tot studie-, onderwijs- en ontmoetingsruimtes. Het gebouw bevat daarnaast onderwijszalen, vergaderruimtes, horeca en multifunctionele voorzieningen voor intensief dagelijks gebruik. De gevel aan de Nieuwe Doelenstraat bevat een 3D-geprint gevelscherm met een citaat uit Awater van Martinus Nijhoff in 24 talen. Duurzaamheid staat centraal door hergebruik van erfgoed, energiezuinige installaties en een atrium dat fungeert als klimaatbuffer.
Beschrijving staalconstructie en/of gebruik van staal

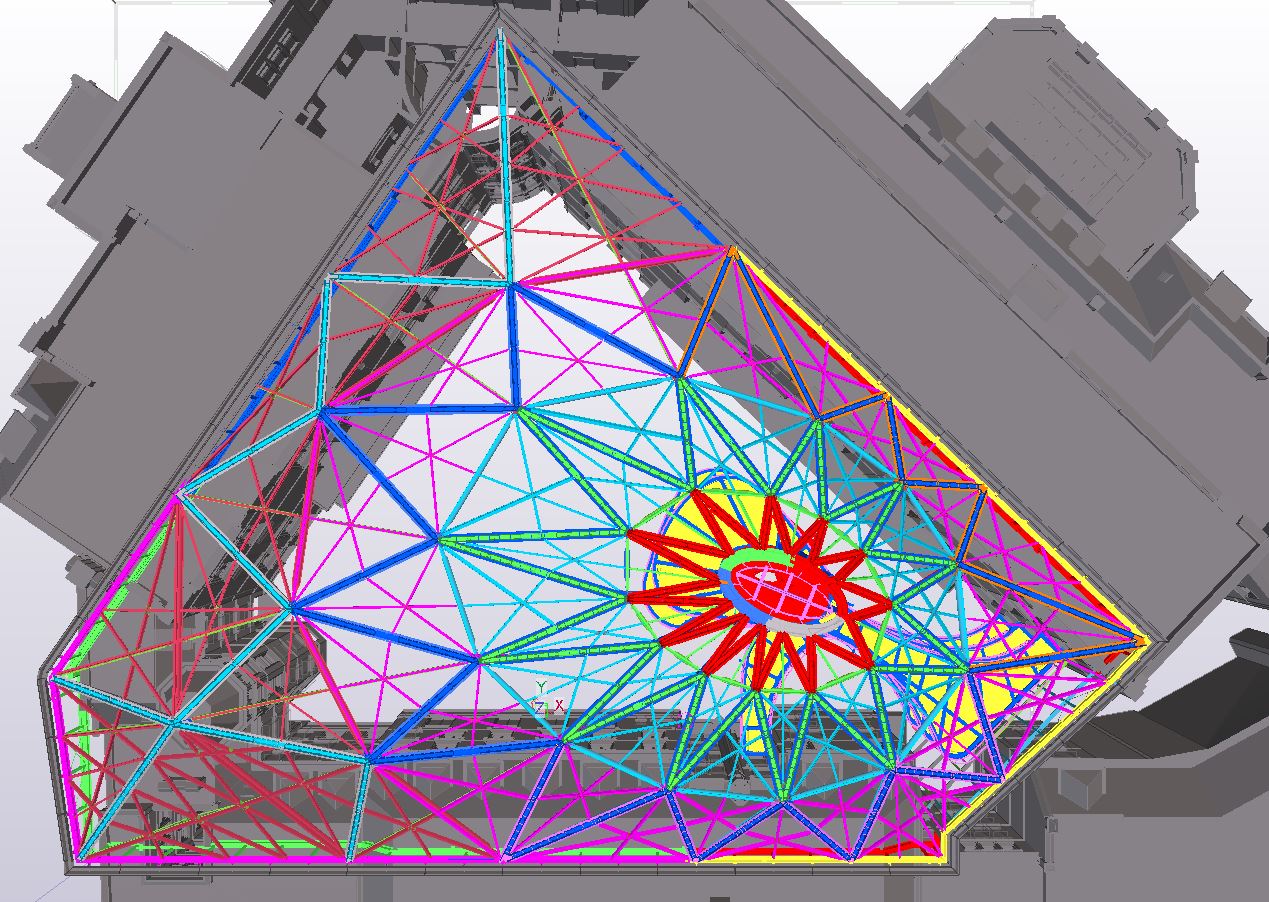

De staalconstructie vormt het constructieve en architectonische hart van het project. Centraal staat de op biomimetica geïnspireerde atriumkap, gebaseerd op natuurlijke structuren zoals bladnerven en boomkronen. De constructie bestaat uit gebogen hoofdliggers, ringvormige verstijvingen en complexe 3D-knooppunten die samen zorgen voor een efficiënte krachtsafdracht met minimale momenten. Door parametrisch ontwerp kon het staalgebruik met circa 20% worden verminderd. Vrijwel alle onderdelen zijn uniek en vooraf volledig digitaal gemodelleerd, getest en geprefabriceerd. Diverse mock-ups en proefmontages zijn ingezet om maakbaarheid, esthetiek en detaillering te optimaliseren.

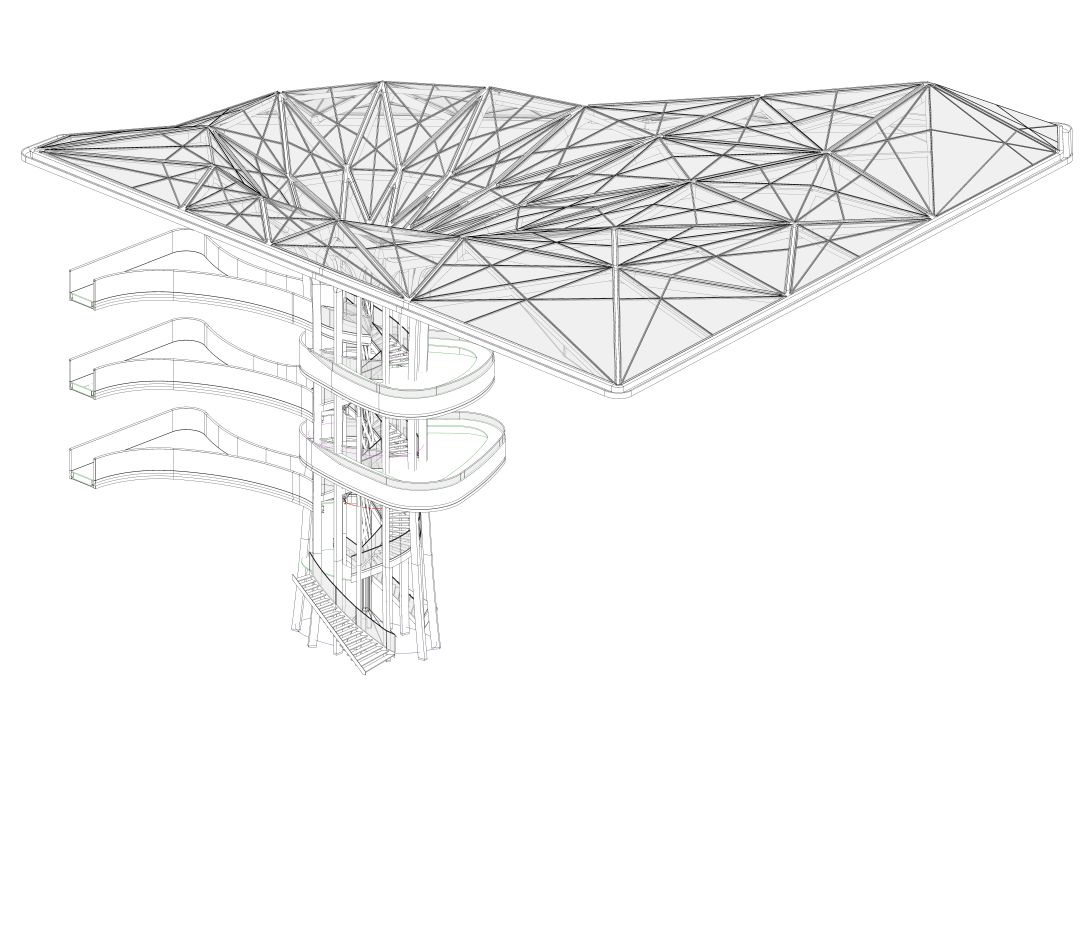

Naast de atriumkap vormt ook de sculpturale hoofdtrap met boomstructuur, de ‘Boom der Wijsheid’, een belangrijk stalen element. Deze trap verbindt de verschillende verdiepingen en versterkt de ruimtelijke openheid van de bibliotheek. In het schalmgat is een roestvaststalen 3D-liaanconstructie opgenomen die fungeert als hemelwaterafvoer en het beeld van een vertakt, organisch systeem versterkt.
Bijzondere aspecten bouwkundig concept / ontwerp
Het ontwerp combineert monumentaal erfgoed, innovatieve staalconstructies en eigentijdse nieuwbouw in één integraal concept. De voormalige Tweede Chirurgische Kliniek en het Zusterhuis zijn getransformeerd tot een inspirerend leeromgeving binnen het Universiteitskwartier waarbij de historische identiteit behouden bleef. Het centrale atrium, overkapt met een transparante, natuur-geïnspireerde staalstructuur, vormt het ruimtelijke hart van het gebouw. De lichte draagstructuur minimaliseert belasting op de monumentale gevels en zorgt voor optimale daglichttoetreding.
De centrale trappensculptuur, uitgevoerd als vertakt ruimtelijk element, versterkt de routing en ontmoeting binnen het gebouw. Daarnaast zijn duurzame installaties, zoals WKO-bronnen, grijswatersystemen en slimme ventilatie, zorgvuldig geïntegreerd binnen de monumentale context. Het 3D-geprinte gevelscherm aan de Nieuwe Doelenstraat functioneert als zonwering én culturele drager van de identiteit van de faculteit.

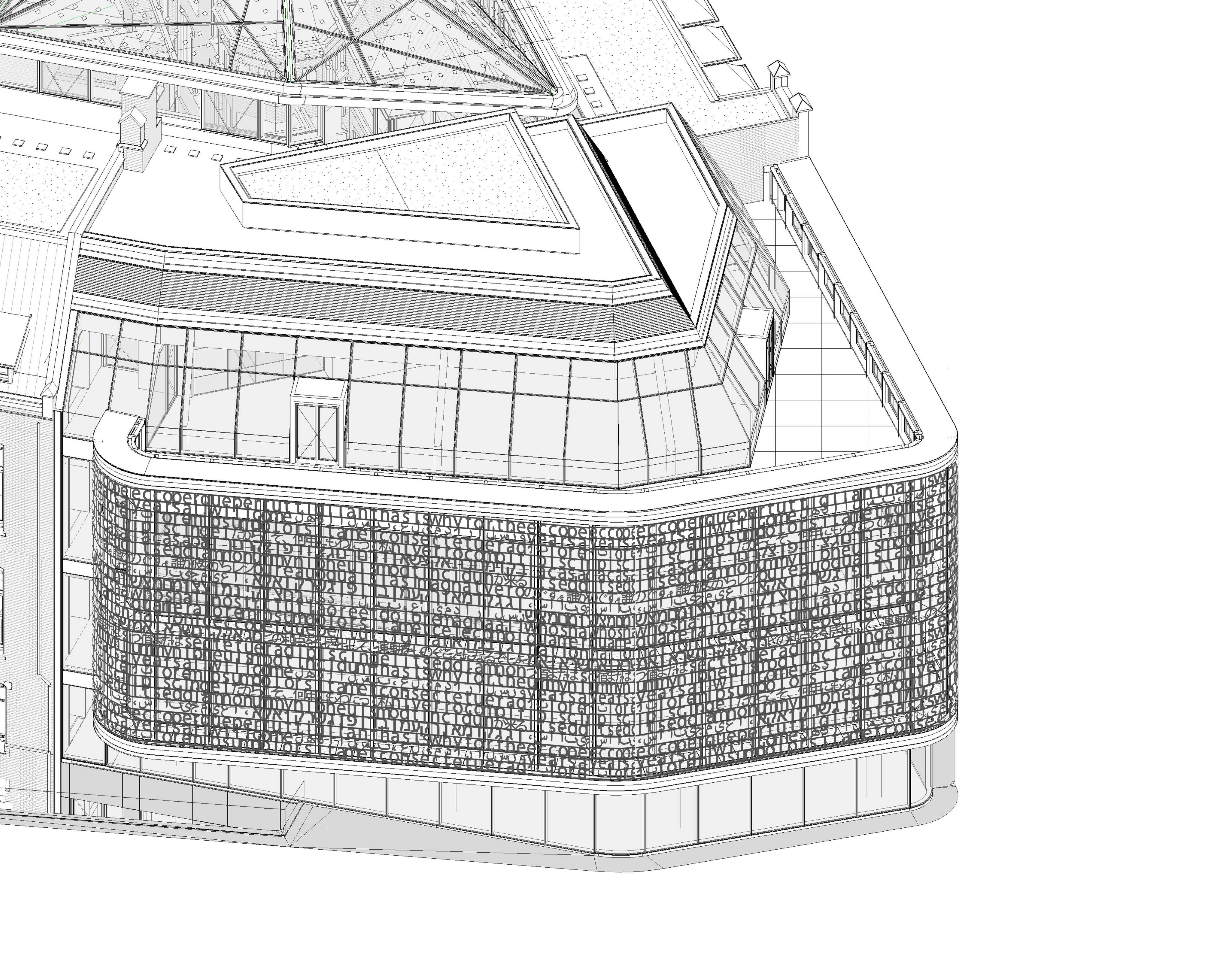

Ook de nieuwbouwvleugel ondersteunt de routing door de UB. Samen met de nieuwe stalen trap worden de verschillende bouwdelen verbonden, waardoor er nu een volledige looproute door het complex mogelijk is. Ook hier wordt staal gebruikt om het gebouw een meer expressieve en innovatieve uitstraling te geven. Zo wordt de ‘schil’ van de nieuwbouwvleugel, de lettergevel, om de meter bevestigd aan stalen rails.
Bijzondere constructieve slimmigheden / detailleringen
De nieuwe bibliotheek wordt gekenmerkt door een uitzonderlijk complexe atriumkap waarin constructieve innovatie, esthetiek en uitvoeringskwaliteit samenkomen. Voor dit staalproject van de buitencategorie werd een integraal team samengesteld van engineers, constructeurs, productie-, montage- en projectspecialisten.

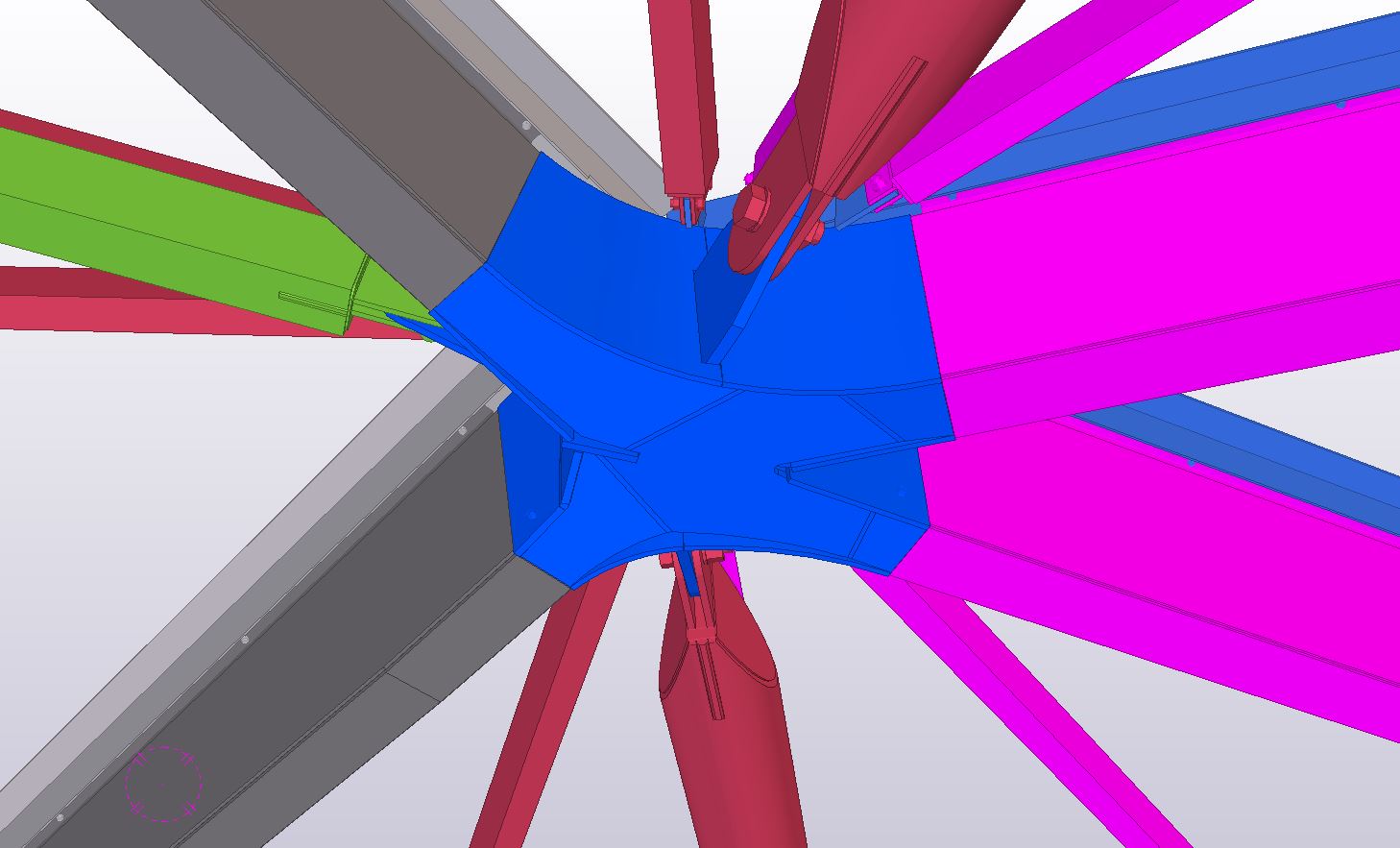

Centraal in het proces stonden de vele unieke 3D-gevormde knooppunten waarin constructieve sterkte en architectonische expressie samenkomen. Door middel van uitgebreide mock-ups werden haalbaarheid, maakbaarheid, lasvolgordes en detaillering zorgvuldig onderzocht voordat productie werd opgeschaald. Waar digitale modellering haar grenzen bereikte, namen vakmanschap en ambacht het over: esthetische sierschaaldelen werden handmatig gevormd tot vloeiende, organische overgangen.
Vrijwel alle onderdelen zijn uniek. Daarom is gekozen voor een verregaande prefabricagestrategie waarbij zowel de boomstructuur als de volledige kap op de productielocatie zijn voorgebouwd en met total station uiterst nauwkeurig zijn ingemeten. Ook secundaire en tertiaire staalconstructies, gootconstructies en glasdragers zijn vooraf geïntegreerd en getest.

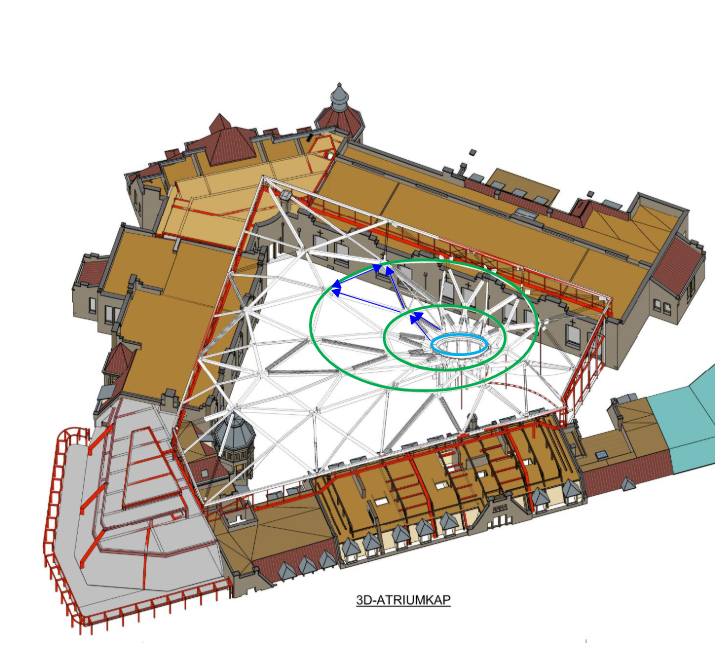

Het dak wordt gedragen door vijf onafhankelijke bouwdelen op een combinatie van starre (metselwerk) en verende (staal) steunpunten met elk een eigen vervormingsgedrag. Door glijopleggingen en scharnierende aansluitingen worden vervormingen door temperatuur en belasting opgevangen zonder extra krachtswerking in het dak. Speciale montagekoppelingen en “lasluiken” maakten een efficiënte assemblage op de bouwplaats mogelijk.
Dankzij deze intensieve voorbereiding kon de complexe staalconstructie gecontroleerd en efficiënt worden gemonteerd. Het resultaat is een technisch hoogstaand en architectonisch expressief staalwerk waarin digitale engineering, maakbaarheid, duurzaamheid en vakmanschap samenkomen.
Bijzondere aspecten uitvoering
De uitvoering midden in de historische binnenstad van Amsterdam vroeg om innovatieve logistieke en constructieve oplossingen. Vanwege kwetsbare kades en beperkte bereikbaarheid werd gekozen voor elektrisch transport over water. Materialen werden verzameld op een centrale bouwHUB in Amsterdam-Noord en vervolgens per elektrisch vaartuig via de grachten naar de bouwplaats vervoerd.
Constructief vormde vooral de integratie van de nieuwe atriumkap in de monumentale gebouwen een uitdaging. Tijdelijke hulpconstructies waren noodzakelijk om bestaande vloeren en daken veilig op te vangen tijdens het aanbrengen van nieuwe stalen portalen en betonnen oplegblokken. Na montage volgden specialistische vijzeloperaties om krachten gecontroleerd over te dragen naar de definitieve steunpunten, zonder de bestaande metselwerkstructuren te overbelasten.
De monumentale stalen balustrades van de voormalige kliniek en het zusterhuis zijn met grote zorg gerestaureerd en aangepast aan de hedendaagse veiligheidseisen, waarbij ontbrekende onderdelen waar nodig authentiek zijn gereconstrueerd. De balkons, oorspronkelijk ontworpen als buitenruimtes waar patiënten frisse lucht konden krijgen, hebben binnen de nieuwe functie van het gebouw een eigentijdse betekenis gekregen als informele studiebalkons met uitzicht op het atrium.
Ook de monumentale hoofdtrap in de Tweede Chirurgische Kliniek is zorgvuldig in ere hersteld. Dankzij uitgebreid kleurhistorisch onderzoek kon, onder meer dan vijftien verflagen, de oorspronkelijke groene kleur van de stalen balustrades worden teruggevonden en authentiek worden gereconstrueerd. Hiermee draagt de restauratie niet alleen bij aan het behoud van het monumentale karakter, maar onderstreept zij tevens de duurzame en tijdloze kwaliteit van staal als architectonisch materiaal.
Bijzondere functionele aspecten van het bouwwerk

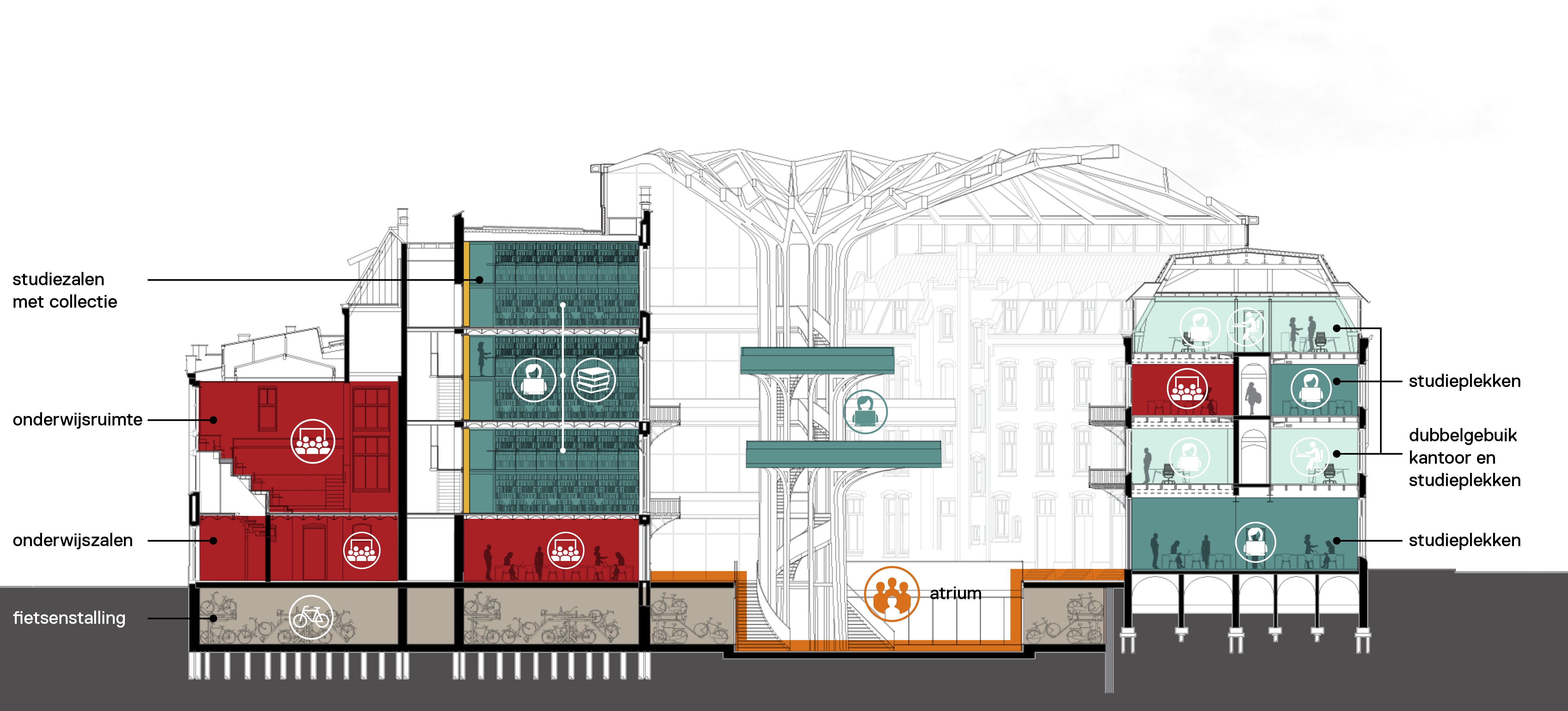

De Universiteitsbibliotheek is ontworpen als een open, toegankelijk en multifunctioneel gebouw voor intensief dagelijks gebruik. Het centrale atrium organiseert de routing en vormt het sociale hart van de bibliotheek. Rondom dit plein zijn studieruimtes, onderwijszalen, vergaderruimtes, collecties en horecafuncties logisch georganiseerd.
Open studiebalkons en multifunctionele ruimtes ondersteunen individueel en collectief gebruik. De hoofdtrap met boomstructuur, functioneert als verticaal oriëntatie- en ontmoetingspunt binnen het gebouw. Het ontwerp is flexibel, waardoor verschillende gebruikersgroepen gelijktijdig kunnen functioneren. Logistiek en toegankelijkheid zijn integraal opgelost met aparte goederenliften, publieksliften en barrièrevrije routes. Het atrium en de duurzame installaties dragen bij aan comfort, energieprestaties en een aangenaam binnenklimaat.
De realisatie van de kelderverdieping van de UB betrof een ingrijpende onderkeldering en fundamentele versterking van het bestaande monumentale gebouwencomplex op het Binnengasthuisterrein. Onder het gebouw is een nieuwe kelderverdieping gerealiseerd, waarbij de fundering is aangepast en versterkt om extra ondergrondse ruimte mogelijk te maken, zonder het historische karakter van het complex aan te tasten. Met deze ingreep is niet alleen extra ruimte gecreëerd voor onder meer installaties, logistieke voorzieningen en een fietsenstalling, maar is ook de transformatie naar een moderne universiteitsbibliotheek mogelijk gemaakt en de levensduur van het monument aanzienlijk verlengd. Tijdens de uitvoering speelde staal een belangrijke rol als tijdelijk én permanent constructiemateriaal, onder andere voor het stabiliseren en tijdelijk opvangen van het bestaande gebouw tijdens de werkzaamheden, en als onderdeel van de nieuwe draagstructuren die de belastingen gecontroleerd afdragen naar de vernieuwde fundering.
Samenwerkende Partijen
De realisatie van de UB was alleen mogelijk door intensieve samenwerking tussen verschillende partijen en disciplines, variërend van ontwerpers en kunstenaars tot adviseurs, installateurs en uitvoerende bouwpartners. In opdracht van de Universiteit van Amsterdam werd het project ontworpen door MVSA Architects in samenwerking met Buro van Stigt. De uitvoering werd in verschillende kavels verdeeld. De eerste kavel betrof de sloop, ontmanteling en asbestsanering en werd uitgevoerd door Vlasman. De tweede kavel omvatte de damwanden, bodemsanering en onderbouw en werd gerealiseerd door Van Hattum en Blankevoort. De derde kavel bestond uit de afbouw van de onderbouw, de bovenbouw, de atriumkap en de E/W-installaties en werd uitgevoerd door BINX Smartility. De restauratieopgave werd verzorgd door Koninklijke Woudenberg. Het constructief ontwerp werd verzorgd door Van Rossum, dat tevens optrad als hoofdconstructeur, terwijl abtWassenaar verantwoordelijk was als coördinerend constructeur. De staalconstructie werd gerealiseerd door Buiting Staalbouw.
Duurzaamheid
Duurzaamheid vormt een integraal onderdeel van de renovatie en nieuwbouw van de Universiteitsbibliotheek. Een belangrijk uitgangspunt was het hergebruik van bestaande monumentale gebouwen, waardoor grote hoeveelheden materiaal en koolstofdioxide voetafdruk behouden bleven. Het atrium functioneert als klimaatbuffer en beperkt warmteverlies via de gevels.
Het gebouw is volledig gasloos en maakt gebruik van warmte- en koudeopslag (WKO). Ruim 170 zonnepanelen, warmteterugwinning en grijswatersystemen dragen bij aan de energieprestatie. Tijdens de uitvoering werd circa 95% van de materialen via elektrisch transport over water aangevoerd. Door parametrisch ontwerp en optimalisatie van de staalconstructie is circa 20% materiaalbesparing gerealiseerd.
Materiaalgebruik (efficiëntie)
De staalconstructie is ontworpen vanuit maximale constructieve efficiëntie. Door de centrale boomstructuur en ringvormige dakopbouw ontstaat een krachtsafdracht die grotendeels via normaalkrachten verloopt in plaats van grote momenten. Hierdoor kon een slanke en materiaalzuinige constructie worden gerealiseerd.
Parametrisch ontwerp heeft de geometrie verder geoptimaliseerd, wat leidde tot circa 20% staalbesparing. Hergebruik van bestaande bouwdelen heeft de materiaalvraag verder verlaagd. De combinatie van hergebruik, optimalisatie en efficiënte krachtswerking resulteert in een duurzame staalconstructie met minimale materiaalinzet en maximale ruimtelijke kwaliteit.
Energiegebruik en verbruik tijdens bouw en gebruik
De Universiteitsbibliotheek beschikt over een duurzaam installatieconcept gericht op comfort en energie-efficiëntie. De warmte- en koudeopwekking wordt verzorgd door een WKO-installatie met twee monobronnen van elk 60 m³, ondersteund door elektrische ketels als back-up. Het gebouw is volledig gasloos.
Verwarming en koeling verlopen via luchtbehandelingskasten, inductie-units, vloerverwarming, vloerkoeling en radiatoren. Ventilatie en verlichting worden intelligent aangestuurd via sensoren voor CO₂, beweging en temperatuur. Alle installaties zijn gekoppeld aan een GebouwBeheersSysteem voor optimale monitoring en regeling. Ook tijdens de uitvoering droeg elektrisch transport over water bij aan lagere uitstoot en minder verkeersbewegingen.
Mate van overlast (bouwwerkzaamheden) voor mens en dier
Bij de uitvoering is nadrukkelijk rekening gehouden met de impact op de binnenstedelijke omgeving. Door gebruik te maken van elektrisch transport over water werd het aantal vrachtwagenbewegingen in de Amsterdamse binnenstad sterk verminderd. Dit zorgde voor minder verkeershinder, geluidsoverlast en CO₂-uitstoot voor omwonenden en bezoekers. De inzet van een centrale bouwHUB maakte het mogelijk transportstromen te bundelen en efficiënter te organiseren. Ook in de gebruiksfase draagt het gebouw bij aan een gezondere stedelijke omgeving door energiezuinige installaties, regenwateropvang en een grote fietsenstalling voor duurzaam vervoer.
Innovaties op product-, concept- en bouwniveau
Het project onderscheidt zich door innovaties op meerdere niveaus. De op biomimetica geïnspireerde kap combineert parametrisch ontwerp, complexe 3D-knooppunten en efficiënte krachtsafdracht in één geïntegreerd systeem. Digitale engineering, mock-ups en ambachtelijke productie maakten vrijwel volledig unieke staalonderdelen mogelijk.
Op conceptueel niveau is de combinatie van monumentaal hergebruik, duurzame installaties en eigentijdse nieuwbouw bepalend. De vertakte hoofdtrapstructuur versterkt daarbij zowel de ruimtelijke beleving als de functionele organisatie van het atrium.
De volledige kap werd vooraf geprefabriceerd, digitaal ingemeten en gecontroleerd gemonteerd met specialistische vijzeltechnieken. Ook de logistieke aanpak via een bouwHUB en elektrisch transport over water vormt een belangrijke innovatie binnen de binnenstedelijke context van Amsterdam.
