World Tube Center
Zwijndrecht
Projectinformatie
Algemene projectomschrijving
Het World Tube Center is het nieuwe visitekaartje van de Koninklijke Van Leeuwen in Zwijndrecht. Vanuit deze transparante, glazen uitbouw krijgen bezoekers en medewerkers direct zicht op het imposante magazijn met een 315 meter lang geautomatiseerd monorail transport- en sorteersysteem dat normaal grotendeels aan het oog onttrokken blijft.
Voor de realisatie is een deel van de bestaande gevel van het magazijn verwijderd, waarbij de betonnen stootrand behouden is gebleven. Hiertegen is een glazen volume toegevoegd van circa 23 meter breed, 8 meter diep en 10 meter hoog.
De slanke draagconstructie bestaat uit zilvergrijs gepoedercoate stalen buiskolommen, geleverd door Koninklijke Van Leeuwen zelf. De glazen gevels, met een totale oppervlakte van 545 m2, bestaan uit 132 panelen van gelamineerd dubbelglas. Deze zijn aan elkaar gekoppeld met ronde glasknopen. Deze glasknopen zijn bevestigd aan stalen zwaarden aan de buisconstructie. Hierdoor is een transparant en technisch helder gevelbeeld ontstaan.
Het Center fungeert als ontmoetings-, tentoonstellings-en presentatieruimte. en maakt de kernactiviteiten van het bedrijf ruimtelijk zichtbaar.
Het ontwerp van de showroom is van Andries Lugten van Stijl/LMA Architecten (Dordrecht). Octatube realiseerde de stalen draagconstructie en glazen gevels.
Beschrijving staalconstructie en/of gebruik van staal
De stalen hoofddraagconstructie bestaat uit een ritmische reeks karakteristieke ‘parapluconstructies’ van ronde buizen (Ø323,9 mm en Ø244,5 mm) die direct refereren aan het product van de opdrachtgever. Deze kolommen zijn de dragers van het gebouw en zijn bovendien bepalend voor de architectonische expressie.
De staalconstructie blijft grotendeels zichtbaar en is zorgvuldig geconserveerd waardoor het materiaalgebruik leesbaar blijft. Het staal fungeert niet alleen als draagstructuur, maar vormt tegelijkertijd ook het primaire gevelraster.
De volledig glazen gevels zijn rechtstreeks gekoppeld aan de staalconstructie via stalen zwaarden en door Octatube ontwikkelde glasknopen, waardoor constructie en gebouwschil één integraal systeem vormen.
Er is gebruikgemaakt van de eigen buiskolommen van Koninklijke Van Leeuwen om de beleving van oorsprong van de buizen te behouden. Deze kolommen zijn met een lage CO2 (Greensteel) uitstoot geproduceerd.
Bijzondere aspecten bouwkundig concept / ontwerp
Het bouwkundig concept is gebaseerd op maximale transparantie waarin het staal zowel constructief als architectonisch leidend is.
Vier in het oog springende ronde kolommen (parapluconstructies) staan los van de gevelvlakken, waardoor een verfijnd spel ontstaat tussen draagconstructie en huid. Dit zorgt voor een lichte, open uitstraling, terwijl de constructieve logica direct afleesbaar blijft.

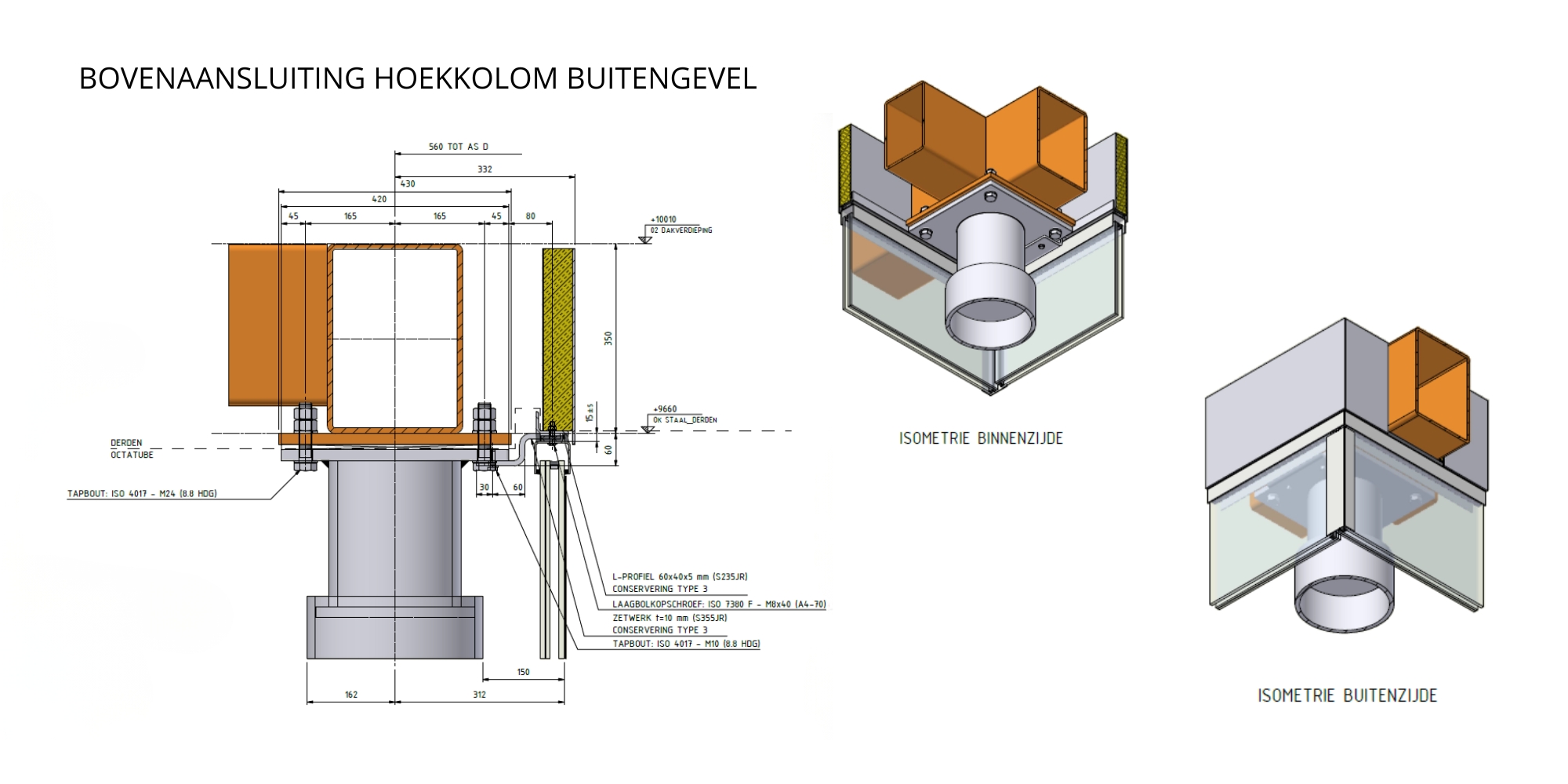

De armen van deze kolommen dragen samen het dak. Dit is zowel feitelijk als overdrachtelijk, want de vier kolommen representeren ook de generaties van het familiebedrijf tot nu toe. De kopplaten zijn een aantal centimeters teruggelegd en de hoofddraagbalken van de bestaande constructie zijn doorgezet in de nieuwbouw en naar buiten toe, waar zij gedragen worden door de kolommen.

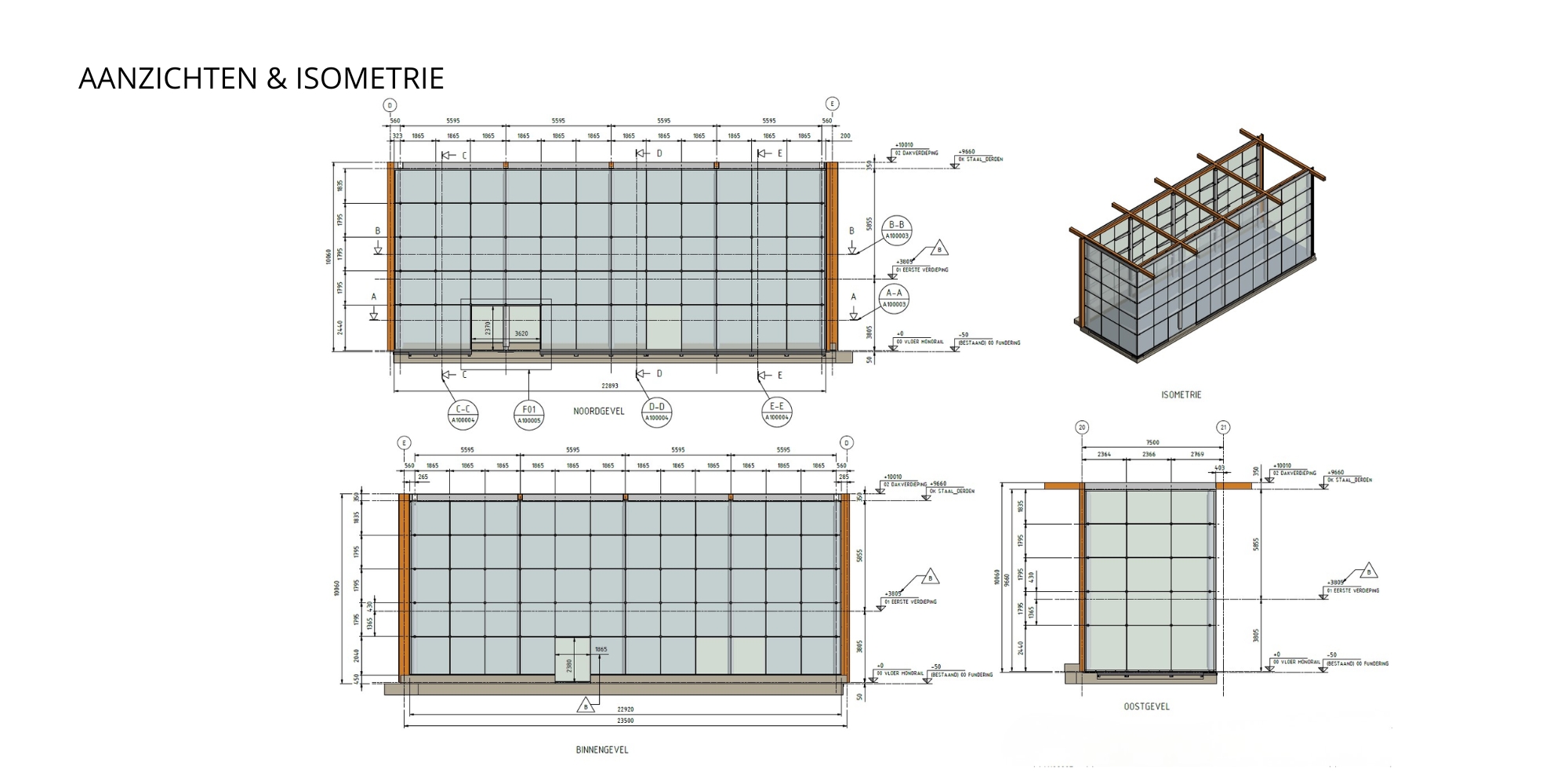

Een ander belangrijk uitgangspunt in het ontwerp was de nauwe samenhang tussen staalconstructie en gevel. De volledig glazen gevels zijn direct gekoppeld aan de stalen binnenkolommen en zwaarden, waardoor constructie en gebouwschil één geïntegreerd systeem vormen. De gevels zijn opgebouwd uit repetitieve glasvlakken (circa 1865 × 1795 mm), wat zorgt voor een helder en ritmisch gevelbeeld.
Bijzondere constructieve slimmigheden / detailleringen

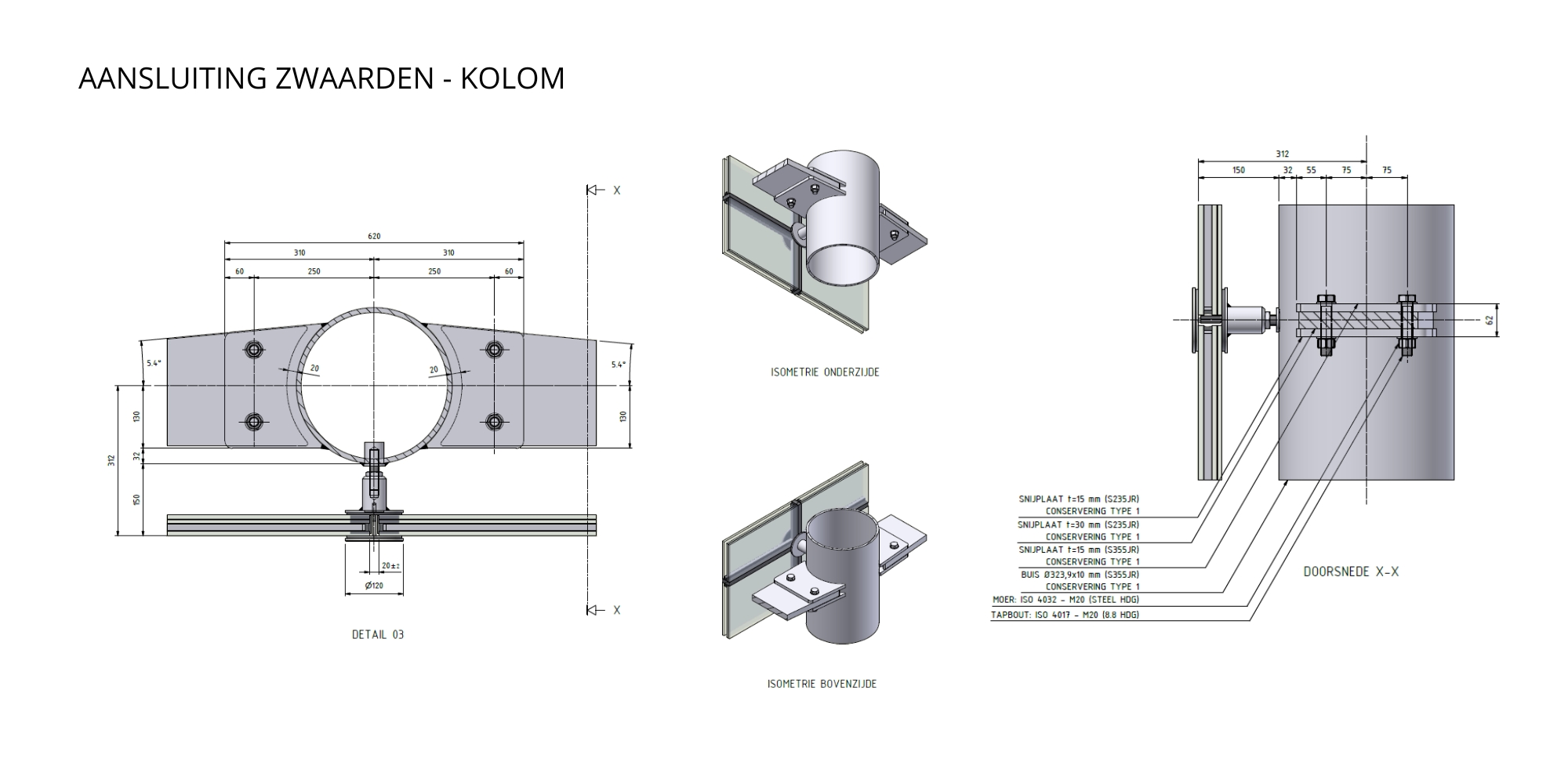

De gevelconstructie kenmerkt zich door een slank en efficiënt ophangsysteem. Stalen zwaarden gekoppeld aan stalen kolommen dragen de glasvlakken op minimale wijze. De zwaarden zijn zo licht en slank mogelijk uitgevoerd.

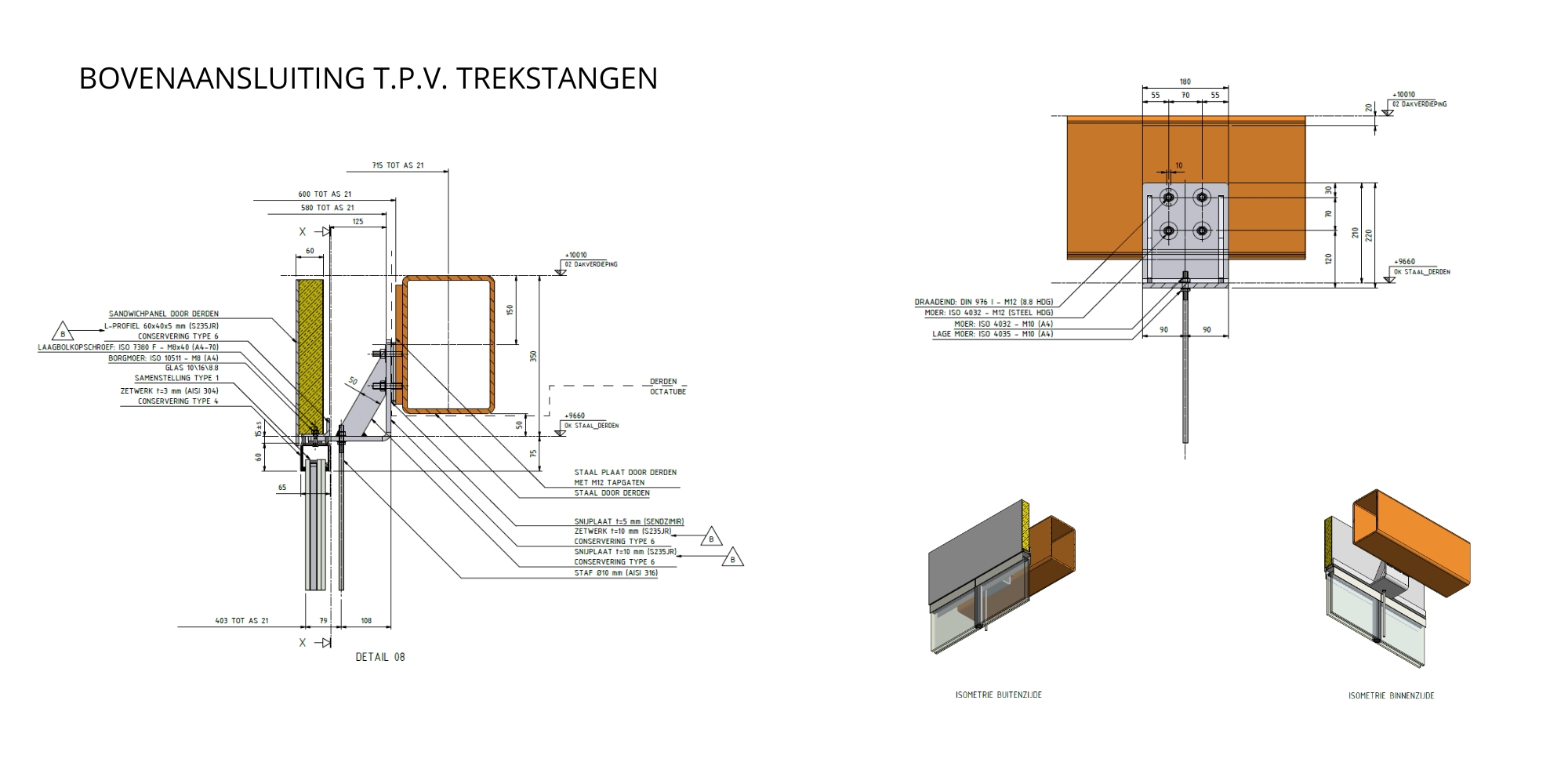

Om doorbuigen te voorkomen en het glasgewicht veilig op te vangen, zijn de zwaarden via een secundair hangsysteem van RVS staven (Ø 10 mm) doorlopend gekoppeld aan de dakconstructie.

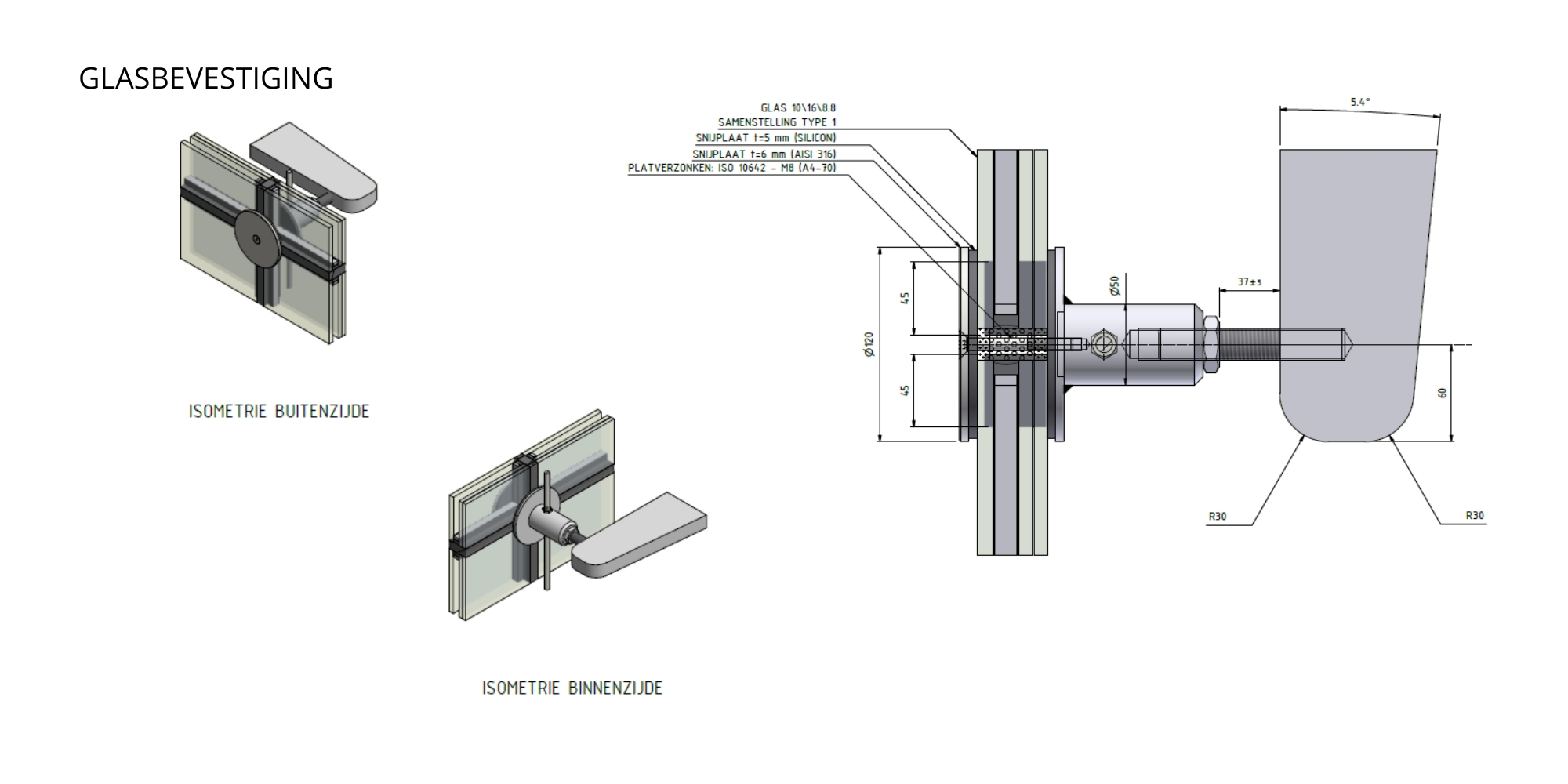

Stalen glasknopen functioneren als essentieel verbindingsdetail tussen glas en staal. De knopen zijn direct bevestigd aan de stalen kolommen en zwaarden.
Deze detaillering maakt een maximaal transparante gevel mogelijk met minimale materiaalinzet en een hoge mate van constructieve helderheid.
Bijzondere aspecten uitvoering
De uitvoering vroeg om een hoge mate van maatvastheid en coördinatie.
Omdat vrijwel alle staalonderdelen in het zicht blijven, waren strakke maatvoering en een hoog afwerkingsniveau essentieel.
Daarom was intensieve afstemming nodig tussen staalproducent, gevelbouwer en overige betrokken partijen.
Ook de montagevolgorde is zorgvuldig uitgewerkt om interferentie tussen staalconstructie, beglazing en afbouw te voorkomen.
Daarnaast zijn aansluitingen en detailleringen zo ontworpen dat toleranties op de bouwplaats eenvoudig konden worden opgevangen, ondanks de complexe gevelhoeken en aansluitingen op bestaande bouwdelen.
Dankzij deze aanpak kon een complex en transparant systeem met een hoge afwerkingskwaliteit worden gerealiseerd.
Bijzondere functionele aspecten van het bouwwerk
De staalstructuur ondersteunt de gebouwfunctie op een directe en efficiënte manier.
Dankzij grote overspanningen en slanke kolommen ontstaan vrije plattegronden en lange zichtlijnen. De transparante gevels versterken de relatie tussen interieur en bedrijfshal en profileren het gebouw als visitekaartje van het bedrijf.
Daarnaast is het gebouw flexibel in gebruik: de staalstructuur maakt toekomstige aanpassingen en herindelingen mogelijk zonder ingrijpende constructieve ingrepen.
